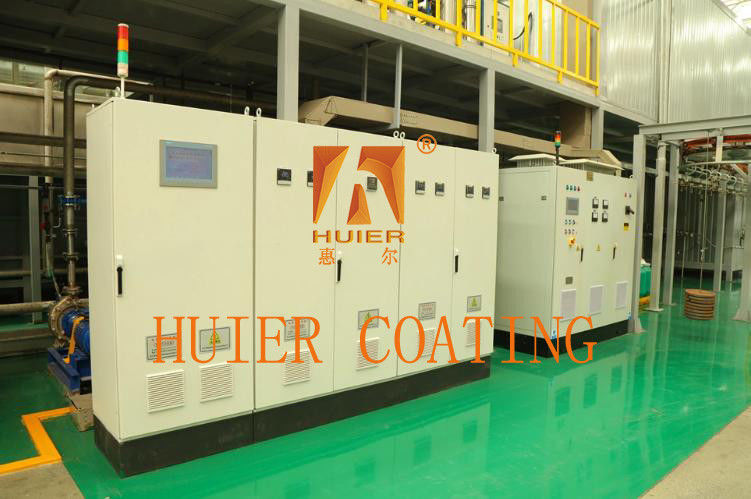

Kaplama üretim hattı için elektronik kontrol sistemi

Elektrikli kontrol sisteminin tanımı ve işlevi

Elektrikli kontrol sistemi, bir veya bazı ekipman nesnelerinin kontrolünü elde etmek için PLC kontrol teknolojisini kullanan birkaç elektrik bileşeninin bir kombinasyonunu ifade eder.Böylece denetlenen ekipmanların güvenli ve güvenilir çalışmasını sağlar.Elektrikli kontrol sisteminin ana işlevleri: otomatik kontrol, koruma, izleme ve ölçüm.Düğmeler, vb.), mantıksal kısım (relaylar, kontaklar vb.) ve yürütme kısmı (elektromanyetik bobinler, gösterge lambaları vb.).Kaplama üretim hattının normal çalışmasını sağlamak için tam bir kaplama hattının bilimsel ve makul bir elektrik kontrol sistemi ile donatılması gerekir..

Kaplama elektronik kontrol sisteminin sınıflandırılması

Kaplama işlemi ekipmanları çok sayıda, karmaşık yapılarla, zorlu süreç gereksinimleriyle ve hassas elektrik kontrol gereksinimleriyle.Kaplama işlemi ekipmanı ve sistemlerinin yapılandırmasına göre, elektrikli kontrol sistemi ön işlem, elektroforez ekipman elektrikli kontrol sistemi, kateneri ekipman elektrikli kontrol sistemi olarak bölünebilir,düzleyici ekipman elektrikli kontrol sistemi, saf su donanımı elektrikli kontrol sistemi, klima donanımı elektrikli kontrol sistemi, kurutma tüneli, RTO ekipman elektrikli kontrol sistemi,Mekanik taşıma ekipmanları elektrikli kontrol sistemi, boya taşıma ve karıştırma ekipmanları elektrikli kontrol sistemi, robot ekipmanları elektrikli kontrol sistemi, merkezi kontrol ekipmanları elektrikli kontrol sistemi vb.

Elektronik kontrol sistemi yapısını boyamak

Kaplama elektrik kontrol sistemi olarak adlandırılan kaplama elektrik kontrol sistemi, genellikle bir izleme katmanından, bir kontrol katmanından ve bir ekipman katmanından oluşur.İzleme katmanı üst ağ katmanında yer almaktadır.Atölyede merkezi bir kontrol odası kurulur ve bir PMC sistemi oluşturmak için odada bilgisayarlar, sunucular ve yazıcılar kurulur.Tüm izleme bilgisayarları ve elektrikli kontrol sisteminin PLC'si, atölyede bulunan endüstriyel Ethernet (Ethernet) aracılığıyla birbirine bağlıdır., iletişim protokolü TCP/IP'dir).Atölyedeki her denetlenen cihazın çalışma durumu Ethernet üzerinden izlenir (Ethernet üzerinden bilgisayar izleme sistemine veri gönderebilen bir sisteme atıfta bulunur)Kontrol katmanı, tüm elektrikli kontrol sisteminin çekirdeğidir ve tüm sistemde "bağlantı" rolü oynar.alanın alan otobüsü üzerinden gönderilen veri bilgisini (dijital veya analog giriş sinyalleri) alır., ve CPU hesaplama ve işleme sonra, alan ekipmanlarının kontrolü gerçekleştirmek için ilgili talimatlar (çıkış sinyalleri) yayınlar.Her ana kontrol sisteminin PLC'si bir Ethernet ağ arayüzü ile donatılmıştır., endüstriyel Ethernet'e bilgi noktası olarak bağlanmıştır. Alet katmanı, esas olarak saha operasyon istasyonlarını içeren tüm kontrol sisteminin ana bağlantısıdır.saha ekipmanı algılama üniteleri (yakınlık anahtarları), fotoelektrik anahtarları vb.), diğer alan giriş cihazları (kontrol düğmeleri vb.) ve görüntü cihazları (yansıtma lambaları vb.).Bu alan otobüsü aracılığıyla kontrol katmanında PLC bağlıdır, PLC'ye giriş sinyalleri gönderir ve PLC'den kontrol talimatlarını kabul eder.

Renk elektronik kontrol sisteminin tasarım adımları, ilkeleri ve içeriği

Elektrikli kontrol sisteminin süreç tasarımının amacı, elektrikli kontrol ekipmanlarının üretim ve kullanım gereksinimlerini karşılamaktır.Elektriksel şematik şema tasarımını ve elektrik bileşenlerini seçmeyi tamamladıktan sonra, elektrikli kontrol ekipmanlarının genel konfigürasyonu, yani genel montaj şeması ve genel kablolama şeması tasarımı gerçekleştirilebilir,ve sonra her bir parçanın elektrik montaj şeması ve kablolama şeması tasarlanabilir, parça kataloğu, giriş ve çıkış hattı numarası ve her parçanın ana malzeme listesi ve diğer teknik bilgiler listelenir ve nihayetinde kullanım kılavuzu yazılabilir. 1.Kaplama elektrikli kontrol sisteminin tasarım ilkeleri şunlardır:(1) Elektriksel kontrol devreleri için kaplama üretim ve işleme gereksinimlerini en üst düzeye çıkarmak; (2) üretim gereksinimlerini karşılamanın önemi üzerine,Kontrol devresini basit ve ekonomik hale getirmeye çalışın.(3) kontrol devresinin güvenilirliğini ve güvenliğini sağlamak; (4) kolay işletim ve bakım.(1) Elektrik tasarımı görev defterini formüle etmek için(2) elektrikli çekiş planını ve kontrol yöntemini belirlemek; (3) motor kapasitesini ve yapısını seçmek;(4) Elektrik kontrol şeması şemasını tasarlamak ve ana teknik parametreleri hesaplamak(5) elektrikli bileşenleri seçmek ve elektrikli bileşenlerin bir listesini oluşturmak; (6) tasarım hesaplama kılavuzunu yazmak.Elektriksel şematik diyagram, tüm tasarımın merkezi bağlantısıdır., çünkü elektrik şema şeması, süreç tasarımının ve diğer teknik verilerin formüle edilmesinin temelidir.
