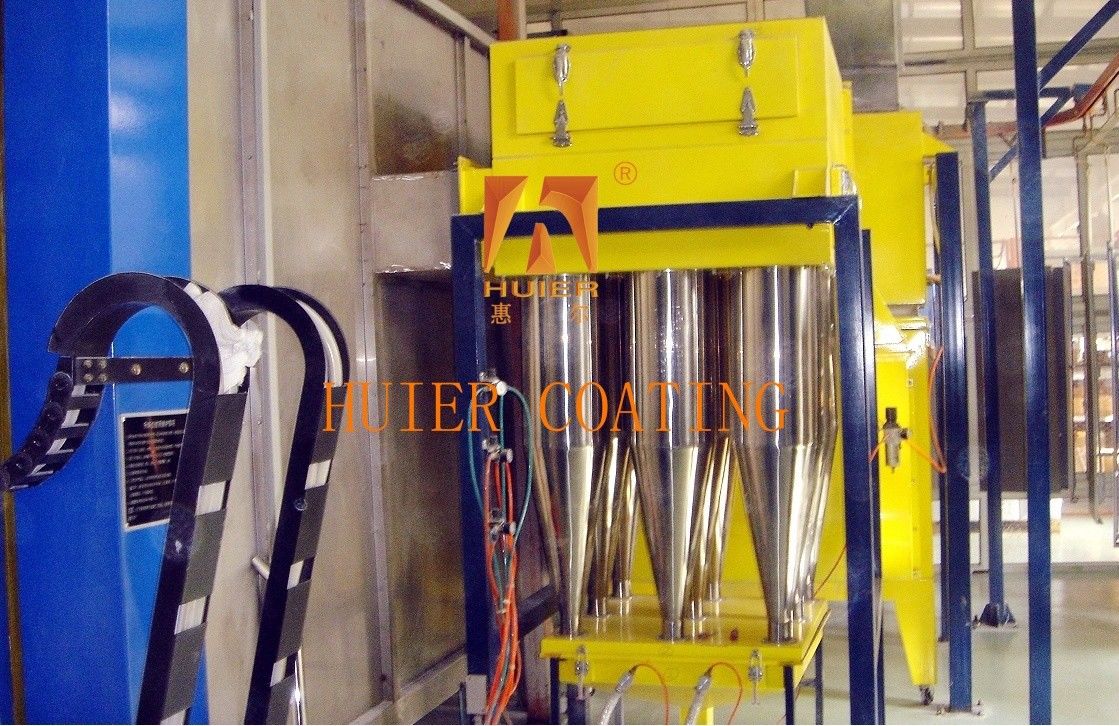

Elektrostatik toz kaplama hattı toz kurtarma için Stainless Steel Multi Cyclone Sistemi Endüstri uygulamaları için

Ekipmanın açıklaması:

Paslanmaz çelik çok siklonlu toz geri kazanım sistemi ekipmanlarının açıklaması
1Cihazın konumu
Endüstri uygulamaları: püskürtme atölyesi, 3D baskı toz geri kazanımı, ilaç toz işleme sahneleri
Temel değerler: toz gazı katı ayrımı, geri kazanım oranı ≥98% (parçacık boyutu> 5μm toz)
İkincisi, iş akışı
1, çok aşamalı ayrım aşaması
Çamurlu hava, birincil siklona dokunarak akar ve büyük parçacıklar doğrudan yerleşir.
İki aşamalı + siklon orta ve ince parçacıkları merkezkaç kuvvetiyle yakalar.
2, ince filtreleme aşaması
Kalan ince toz filtre kartuşunun yüzeyinde sıkışır.
Basınç farkı 800Pa'ya ulaştığında, külün temizlenmesi için darbe tetiklenir.
3, toz geri kazanma aşaması
Her bir toplama limanından toz rotary valf aracılığıyla toplama kabına taşınır
Malzeme seviyesi % 80'e kadar otomatik olarak ses ve ışık hatırlatması tetikler.
Üçüncüsü, teknik avantajlar
engelleme karşıtı tasarım: Siklon içindeki ayna cilalama (Ra≤0.8μm)
Akıllı kontrol: MES'e OPC UA protokol erişimini destekler
Çevre koruma standardı: emisyon konsantrasyonu < 10mg/m3 (GB 16297-2022)

Ana yapısı ve bileşenleri:

Paslanmaz çelik çok siklonlu toz geri kazanım sisteminin sistem mimarisi
Birincisi, bileşen adı ve teknik özellikleri:
1, çok aşamalı siklon ayrım kulesi paslanmaz çelik, 3-6 seri tasarımı, 5-100μm parçacıkların adım adım ayrımı
2PTFE kaplı filtre kartuşu, sıcaklık direnci 200°C, otomatik temizlik aralığı 5-120min ayarlanabilir
3. negatif basınçlı indüklü taslak fan grubu frekans dönüşüm kontrolü (11-22kW), hava hacmi aralığı 3000-12000m3/h, amortizasyon tabanı ile
4, toz agregat koni hopper + titreşim sıvılaştırma cihazı, hacim 0.5-5m3 isteğe bağlı, malzeme seviye sensörü ile donatılmıştır
İkincisi, performans parametreleri
Çalışma sıcaklığı: -20°C~150°C (yüksek sıcaklık türü özelleştirilebilir)
Sistem direnci: ≤1200Pa
Geri kazanma doğruluğu: ayrılabilir minimum parçacık boyutu 1μm (yüksek verimlilikli filtre gereklidir)
Dükkan sınıfı: Toplam sızıntı oranı < 0,05% (EN 15051 standardı)
Enerji tüketimi endeksi: 1000m3 hava arıtma başına güç tüketimi ≤0.8kW·h

Özellikleri:

1Yüksek maliyet performansı En iyi maliyet performansı elde etmek için ekonomik faydalara dayanan müşterinin ürün konumlandırması ve geliştirme stratejisine dayanır.

2Gelişmiş ekipman tasarım kavramı mükemmellik, endüstriyel ekipmanların yüksek derecede otomasyonu, modern gelişmiş işletme tarzını gösterir.

3. Mevcut üretim gereksinimlerini karşılamak için yüksek uyarlanabilirlik ve daha sonraki üretim artışını ve kalite iyileştirme ihtiyaçlarını göz önünde bulundurarak geliştirme alanı rezervasyonu.

4Kalite standartları IS0900 kalite yönetim sistemini sıkı bir şekilde izler ve tüm ekipman kurulumunun her küçük bağlantısı sıkı bir şekilde kontrol edilir.
