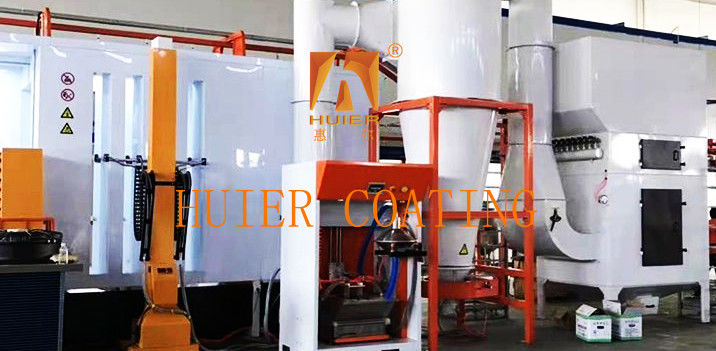

Güvenli Çalışma için Yangın Söndürme Patlama Bastırma Cihazı Elektrostatik Toz Boya Hattı

Ekipman Açıklaması:

1. Patlamaya dayanıklı tasarım standartları
ATEX 2014/34/EU sertifikası | Toz patlamasına dayanıklılık seviyesi: DIP A21 T135℃ | Basınç tahliye alanı oranı ≥0.05m²/m³
2. Özel tasarım özellikleri
1. ‌Statik deşarj sistemi‌:
▸ İletken zemin (direnç değeri 10⁴-10⁶Ω)
▸ İyon rüzgar çubuğu (denge gerilimi <±50V)
2. ‌Yangın söndürme ve patlama bastırma cihazı‌:
▸ Yüksek basınçlı ince su sisi sistemi (10μm damlacık boyutu)
▸ Kimyasal patlama bastırma ajanı depolama tankı (5kg kuru toz depolama)
Hava sızdırmazlık testi (basınç düşüş yöntemi) ve zemin direnci testi (<10Ω) düzenli olarak yapılması önerilir. Yanıcı bir ortamda çalışırken, ekipmanın iç basıncı negatif (-50Pa ila -100Pa) durumda tutulmalıdır.
3. Tipik uygulama senaryoları
‌Otomotiv imalat endüstrisi‌: Yeni enerji batarya kabuğu püskürtme
‌Elektronik ekipman‌: Sunucu kabini yüzey işlemi
‌Askeri endüstri‌: Mühimmat kutuları için korozyon önleyici kaplama
3. Sistem mimari diyagramı
[Besleme ve taşıma] → [Sabit sıcaklık ve nem odası] → [Elektrostatik püskürtme alanı] → [Toz geri kazanım kabini] → [Arıtma ve emisyon]
│ │ │
└ Toz besleme merkezi ─┘

Ana yapılar ve bileşenler:

1. Ekipman yapısal parametreleri

‌Oda boyutu‌: standart modüler tasarım (6×4×3m ila 12×6×4.5m özelleştirilebilir)
‌Duvar yapısı‌: 304 paslanmaz çelik + alev geciktirici PP levha (üç katmanlı kompozit yapı)
‌Gözlem penceresi‌: patlamaya dayanıklı cam + otomatik temizleme sistemi (ışık geçirgenliği ≥85%)

2. Toz püskürtme sistemi konfigürasyonu
1. Temel konfigürasyon
Patlamaya dayanıklı elektrostatik jeneratör (0-100kV kademesiz ayar)
Siklon geri kazanımı + darbe filtresi ikincil geri kazanımı (geri kazanım verimliliği ≥95%)
Sabit sıcaklık ve nem hava besleme sistemi (23±2℃/RH45±5%)
2. Akıllı patlamaya dayanıklı seçenekler
‌Toz konsantrasyonu izleme‌: lazer saçılma sensörü (0-1000g/m³ gerçek zamanlı izleme)
‌Otomatik yangın söndürme cihazı‌: ultra ince kuru toz yangın söndürme + CO₂ kombinasyon sistemi
‌Kilitleme kontrolü‌: atölye egzoz sistemi ile bağlantılı (basınç farkı <50Pa otomatik telafi)

3. Toz püskürtme operasyon kabini
Yapısal parametreler:
Etkili çalışma boyutu: U8×G3×Y2.5m (standart tip)
Kabin malzemesi: 304 paslanmaz çelik + anti-statik PP levha
Çevresel kontrol:
Hava akış hızı: 0.4-0.6m/s (ayarlanabilir laminer akış)
Nem bakımı: %45±5% RH
Sıcaklık aralığı: 18-28℃ (akıllı sıcaklık kontrolü)

4. Toz yönetim sistemi

5. Akıllı kontrol sistemi
‌İnsan-makine arayüzü‌: 10.1 inç endüstriyel dokunmatik ekran
‌İzleme parametreleri‌:
Gerçek zamanlı toz konsantrasyonu (±5g/m³ hassasiyet)
Elektrostatik voltaj dalgalanması (60-100kV kapalı döngü kontrolü)
Rüzgar basıncı denge durumu (PID otomatik ayarı)
Veri arayüzü: OPC UA/Modbus TCP

Özellikler:

1.Yüksek maliyet performansı: Müşterinin ürün konumlandırması ve geliştirme stratejisine dayanarak ve ekonomik uygunluğu temel alarak, en iyi maliyet performansını elde ederiz.
2.Ekipmanın gelişmiş ve titiz tasarım konsepti, son derece otomatik endüstriyel ekipmanla birlikte, modern ve gelişmiş bir işletmenin imajını sergiler.
3. Yüksek uyarlanabilirliğe sahiptir, mevcut üretim gereksinimlerini karşılar ve gelecekteki artan üretim ve iyileştirilmiş kalite ihtiyaçlarını dikkate alarak, gelişim için yer ayırır.
4.Kalite uyumu, ISO900 kalite yönetim sistemine sıkı sıkıya bağlıdır ve tüm ekipman kurulumunun her dakika detayı sıkı bir şekilde kontrol edilir.
