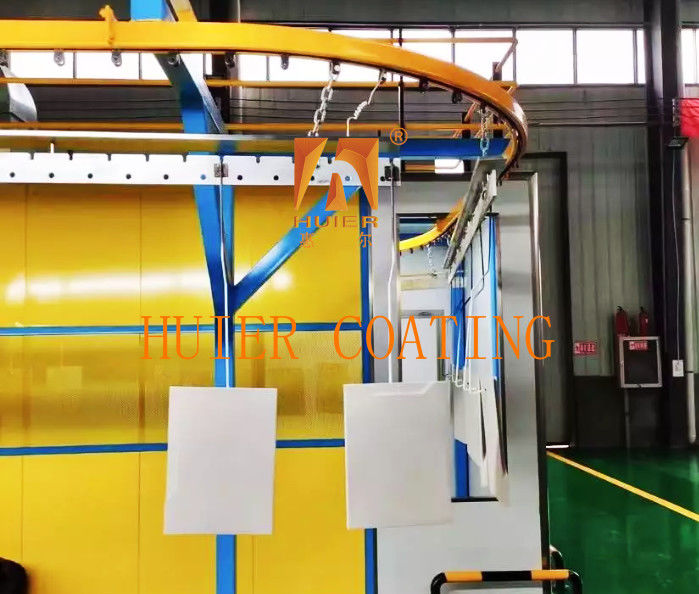

Tamamen Kapalı Toz Sirkülasyonlu Verimliliği En Üst Düzeye Çıkaran Askılı Konveyör Sistemi

Ekipmanın açıklaması:

Karşılıklı otomatik püskürtme hattı
Teknoloji özellikleri: Dönüşlü püskürtme tabancası + otomatik kaldırma sistemi.
Uygulanabilir senaryolar: normal iş parçalarının (metal plakalar/dosya dolapları/şasi gibi) verimli püskürtülmesi
Teknik avantajlar karşılaştırması (geleneksel manuel hatlarla karşılaştırıldığında)
+ püskürtme yörüngesi tekrar doğruluğu % 300 arttı.
+ Toz atıkları %45 azaldı
+ 10 önceden ayarlanmış işlem tariflerinin otomatik çağrısını destekler

Ana yapılar ve bileşenler:

Çekirdek yapısı ve bileşen açıklaması
(Modüler tasarım. ISO 9001-2025 süreç standartlarına uygun)

I. Ana çerçeve yapısı
Bileşenlerin teknik parametreleri/fonksiyonel açıklaması
Gantry döner çerçeve Tüm çelik truss yapısı, torsiyon sertliği ≥ 5 × 104 N · m / rad
Hızlı rehber ray Hızlı motor tahrik, tekrar konumlandırma doğruluğu ±0.3mm
Çift istasyonlu kaydırma Alternatif püskürtme tasarımı, teorik çarpma 15 saniye/parça

II. püskürtme uygulama sistemi
Akıllı bir püskürtme tabancası grubu.
6 eksenlik bağlantı robot kolu (maksimum darbe X eksen 8m, Z eksen 2,5m)
Yüksek voltajlı elektrostatik jeneratör (80kV sabit voltaj çıkışı, yanıt süresi <0.1s)
Adaptatif döner nozel (atomlaşma açısı 30°-90° otomatik ayar)
Barut tedarik sistemi.
▶ Çift tanklı sıvılaştırılmış yatak tozu kaynağı (renk değişimi süresi ≤8 dakika)
▶ Siklon geri kazanım aygıtı (toz geri kazanım oranı ≥92%)
▶ Puls geri akış filtri (filtrasyon doğruluğu 0.3μm)

III. Otomatik kontrol sistemi
PLC ana kontrol ünitesi: CAD yörüngesi ithalatını destekler (DXF/STEP formatıyla uyumludur)
3 boyutlu görsel konumlandırma: lazer taraması iş parçasının konturu, doğruluk ± 0.5mm
Enerji tüketimini optimize etme modülü: püskürtme tabancasının yürüyüşünü dinamik olarak ayarlayın, enerji tasarrufu oranı ≥18%

IV. Ana performans göstergeleri

Özellikleri:

1Yüksek maliyet performansı: Müşterinin ürün konumlandırması ve geliştirme stratejisine dayanarak ve ekonomik erişilebilirlik temel olarak, en iyi maliyet performansı elde ederiz.
2Ekipmanın gelişmiş ve titiz tasarım kavramı, son derece otomatik endüstriyel ekipmanlarla birlikte, modern ve gelişmiş bir işletmenin imajını sergiler.
3Yüksek uyarlanabilirliğe sahiptir, mevcut üretim gereksinimlerini karşılar ve gelecekteki üretim artışı ve kaliteli iyileştirme ihtiyaçlarını göz önünde bulundurarak geliştirme alanı ayırır.
4Kalite uyumluluğu ISO900 kalite yönetim sistemine sıkı sıkıya bağlıdır ve tüm ekipman kurulumunun her detayı sıkı bir şekilde kontrol edilir.
