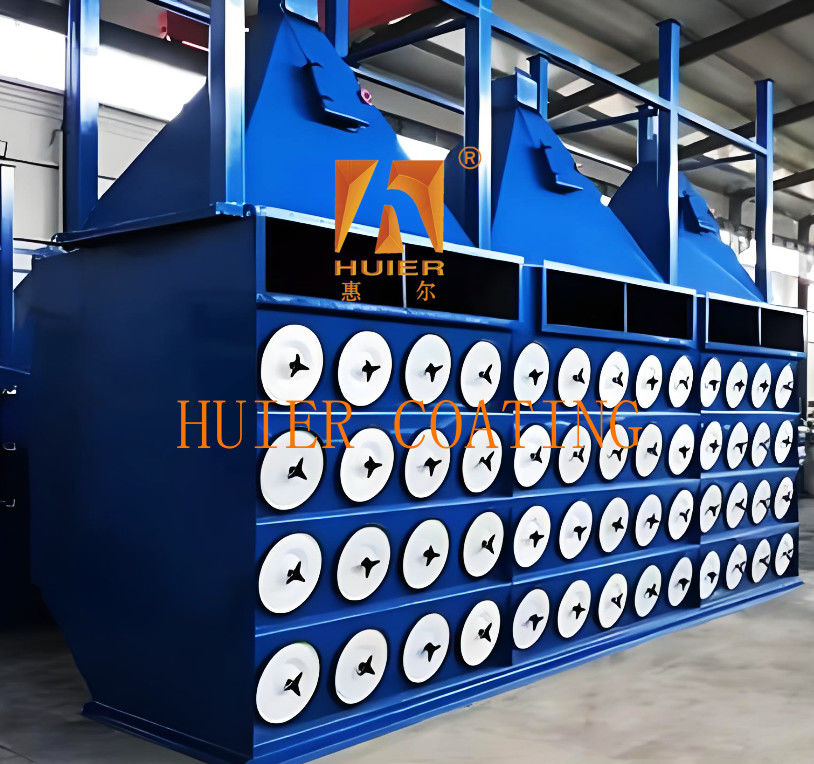

Endüstriyel Ortamlarda Endüstriyel Toz Filtrasyonu ve Arıtımı İçin Yenilikçi Aksesuarlar

Ekipmanın açıklaması:

1Çalışma prensibi
Tozlu gazın işlenmesi: tozlu gaz hava girişinden içeri girer, ağırlık nedeniyle kaba parçacıklar kül küpüne yerleşir ve ince toz filtreler kartuşunun yüzeyine eşit bir şekilde yapışır.
Temizlenmiş gaz filtre kartuşuna temiz hava odasına nüfuz eder ve fan üzerinden boşaltılır.
Filtrasyon aşaması: yüzey filtrasyonu: toz, sonraki parçacıkları yakalamak için yoğun bir toz tabakası oluşturur.
Derin filtrasyon: submikron parçacıklar, lif boşlukları üzerinden difüzyon ve elektrostatik emilim yoluyla yakalanır.
Temizle ve yeniden oluştur: Basınç farkı eşiğe ulaştıktan sonra, darbe valfi, filtre kartuşuna çarpmak ve toz katmanını soymak için yüksek basınçlı bir hava akışı (0.6-0.7MPa) tetikler.
Temizlendikten sonra toz kül havuzuna düşer ve filtre kartuşu hava geçirgenliğini geri kazanır.
3. Teknik parametreler ve performans
Filtrasyon verimliliği: toz temizleme oranı 0,5μm ve üstü ≥99.5%; Hava hacmi: tek birim kapasitesi, büyük hava hacmi kombinasyonu tasarımını destekleyen 2000m3/h'den fazla olabilir;Sıcaklığa dayanıklı : geleneksel filtre kartuşu sıcaklık direnci ≤120°C, özel malzemeler (PTFE gibi) 260°C'ye ulaşabilir; Hizmet süresi: filtre kartuşu ömrü ≥2 yıl, tüm makine tasarımı ömrü ≥20 yıl.
4. Uygulama senaryoları
Endüstriyel alan: Otomotiv imalatı, metal işleme, kimyasal endüstri, çimento, mobilya püskürtme ve diğer yüksek toz konsantrasyonlu sahneler; Özel çalışma koşulları: kaynak dumanı,püskürtme tozu geri kazanımı, patlama geçirmez ortam (statik filtre malzemesi ile donatılmıştır). 5. Kurulum ve bakım
Kurulum gereksinimleri: yeterli bakım alanı saklanmalı, çiçek plakanın diyafram sapması ≤±0,1mm ve nozel ve filtre kartuşunun konsantrisite sapması <1mm olmalıdır;
Basınçlı hava boru hattı su ayırıcıyla donatılmalı ve basınç 0.4-0.6MPa'da sabit olmalıdır.
Bakım noktaları: filtre kartuşunun hasarlı/bozukluğunu düzenli olarak kontrol edin ve kül küpünde toplanan tozları temizleyin.
Su ayırıcıyı temizleyin ve puls valfi diyaframını ve diğer aşınmış parçaları her 6 ayda bir değiştirin.
6. Çevre koruması ve güvenliği
Emisyon konsantrasyonu ≤10mg/m3, GB16297-1996 standardına uygun;
Sert çalışma koşullarında güvenli çalışmayı sağlamak için patlama geçirmez cihazlar, aşırı ısınma koruması ve PLC hata alarm sistemleri yapılandırılır.
Modüler tasarım ve akıllı kontrol yoluyla,Filtre kartuşu toz toplayıcı enerji tüketimini önemli ölçüde azaltabilir (geleneksel ekipmanlara kıyasla% 30-50 enerji tasarrufu) ve çeşitlendirilmiş üretim ihtiyaçlarına uyarlanabilir..

Ana yapılar ve bileşenler:

1. Kutu sistemi
Kutusu: filtre odası, temiz hava odası ve kül hopper'i içeren çelik levhalarla kaynaklanmıştır (kalınlığı ≥4 mm), -8000Pa basınç direnciyle, mühürlenme ve yapısal istikrarı sağlar.
Kök toplayıcı altta, yan duvar eğim açısı ≥60° ile yer almaktadır.Toz çökeltmesi için uygun ve merkezi bir kül boşaltması için döner bir valf veya vida taşıyıcı ile donatılmıştır.
Akış yönlendirme cihazı ve hava akışı dağıtım plağı: bir akış yönlendirme cihazı hava girişine yerleştirilmiştir.Ve toz içeren gaz, filtre kartuşunun aşınmasına neden olan aşırı yerel akış hızını önlemek için hava akışı dağıtım plakası boyunca eşit bir şekilde dağılır..
2. Filtre kartuşu bileşeni
Filtre kartuşu malzemesi: yaygın olarak kullanılan polyester lif, PTFE kaplama, cam lif veya nano lif, mikroporoz yapıya sahip, 0,3-20μm toz parçacıklarını verimli bir şekilde yakalayabilir,ve filtrasyon verimliliği ≥99% 9.
Filtre kartuşu yapısı: katlanmış tasarım (yıldız veya bal fındığı), tek filtre alanı 20-30m2 (geleneksel torbaların 3-5 katı),Temizleme etkisini optimize etmek için çiçek tabakasına dikey olarak monte edilmiş.
Üst kapak, metal çerçeve, yalın filtre malzemesi ve sabit bir yapıyı sağlamak için iç ve dış metal çerçevelerle desteklenen bir tabandan oluşur.
Temizleme sistemi Puls jet cihazı: Sıkıştırılmış hava (basınç 0,4-0,7MPa) filtre kartuşunun iç duvarını geriye doğru puls valfi ve venturi tüpü üzerinden üfler.Filtre kartuşunun genişlemesine neden olur., tozları deforme eder ve soyur. Temizlik sırasında "yeniden emilim" fenomenini azaltan çevrimdışı üç durumlu temizlemeyi destekler. Kontrol sistemi:PLC otomatik olarak temizlik döngüsünü ayarlar, ve tetikleyici koşullar arasında zamanlama kontrolü veya basınç farkı izleme (sınır 800-1500Pa), enerji tüketimini dengeleme ve filtrasyon verimliliği vardır.
Fan: Toz yüklü gaz akışını yönlendirmek için negatif basınç üretir.
Elektronik kontrol cihazı: donanımın çalışma durumunu gerçek zamanlı olarak izlemek için entegre basınç, sıcaklık sensörleri ve arıza alarm sistemi.
5. Diğer önemli bileşenler
Giriş / egzoz kanalı: Giriş kanalı gaz akışını kontrol etmek için hava akışını ayarlayan bir cihaz içerir; egzoz kanalı arıtılmış gazı dış çevreye ihraç eder.
Sıfırlama yapısı: Kutu ile filtre kartuşu arasındaki bağlantı, hava sıklığını sağlamak için yüksek hassasiyetli bir çiçek plağı kullanır (apertür sapması ≤ ± 0,1 mm).
Modüler tasarım ve akıllı kontrol sayesinde, filtre kartuşu toz toplayıcı, kompakt bir alanda verimli toz temizlemeyi başarır.Çeşitli endüstriyel senaryolar için uygun olan kaynak gibi, püskürtme ve ilaç üretimi.

Özellikleri:

1Yüksek maliyet performansı: Müşterinin ürün konumlandırması ve geliştirme stratejisine dayanarak ve ekonomik erişilebilirlik temel olarak, en iyi maliyet performansı elde ederiz.
2Ekipmanın gelişmiş ve titiz tasarım kavramı, son derece otomatik endüstriyel ekipmanlarla birlikte, modern ve gelişmiş bir işletmenin imajını sergiler.
3Yüksek uyarlanabilirliğe sahiptir, mevcut üretim gereksinimlerini karşılar ve gelecekteki üretim artışı ve kaliteli iyileştirme ihtiyaçlarını göz önünde bulundurarak geliştirme alanı ayırır.
4Kalite uyumluluğu ISO900 kalite yönetim sistemine sıkı sıkıya bağlıdır ve tüm ekipman kurulumunun her detayı sıkı bir şekilde kontrol edilir.
