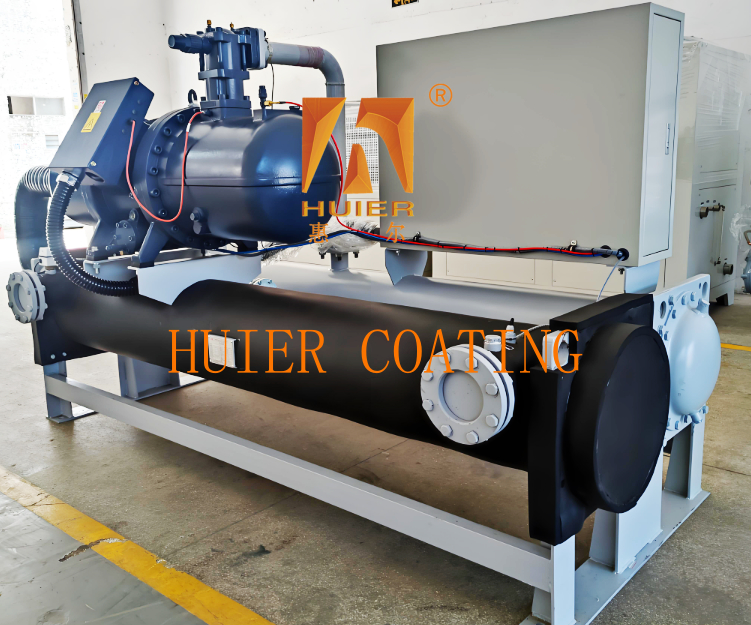

Çevre Dostu Soğutucu Akışkan Seçeneklerine Sahip Su Soğutmalı Soğutucular Aksesuarlar

Ekipman Açıklaması:

1. Ekipmana Genel Bakış

Su soğutmalı soğutucular, ısıyı dağıtmak için soğutma suyu sirkülasyonunu kullanan endüstriyel soğutma ekipmanlarıdır. Normal sıcaklıktaki suyu işlenmiş soğutulmuş suya soğutmak için soğutucu akışkan sirkülasyonunu sağlamak üzere kompresörler kullanırlar. Su soğutmalı kondenserler kullanırlar ve ısı dağılımı için bir soğutma kulesi gerektirirler. Yüksek soğutma verimliliğine ve kararlı çalışmaya sahiptirler ve merkezi klima sistemleri, hassas üretim ve kimyasal soğutma gibi yüksek yük senaryoları için uygundurlar.

2. Teknik Parametreler

3. Çalışma süreci ‌

‌1. Soğutma döngüsü‌: kompresör soğutucu akışkanı sıkıştırır → kondenser sıvılaştırır → genleşme valfi kısar → evaporatör ısı emer → sirkülasyon‌.
‌2. Su döngüsü bağlantısı‌: soğutulmuş su ve soğutma suyu eş zamanlı akar ve ısı soğutma kulesi aracılığıyla atmosfere boşaltılır‌.

‌4. Kurulum ve bakım‌
‌1. Kurulum gereksinimleri‌ Soğutma kulesi ile ünite arasındaki dikey yükseklik farkı ≤5m'dir ve yoğuşmayı önlemek için boru hattının yalıtılması gerekir‌.
Soğutma suyu sistemi, kondensere yabancı maddelerin girmesini önlemek için bir filtre cihazı ile donatılmalıdır‌.
‌2. Bakım noktaları‌ Kondenser/evaporatör‌: Isı değişim verimliliğini sağlamak için her yıl kimyasal temizlik ve kireç çözme‌.
‌Yağlama yağı‌: Yağ kalitesini kontrol edin ve her 4000 saatte bir değiştirin‌.
‌Elektronik kontrol sistemi‌: Sensör hassasiyetini ve koruma cihazı duyarlılığını düzenli olarak kontrol edin‌.

5. Uygulama alanları‌
‌Merkezi klima‌: Ticari binaların, hastanelerin ve otellerin sıcaklık kontrolü‌.
‌Endüstriyel soğutma‌: Enjeksiyon kalıplarının soğutulması ve lazer ekipmanlarının sıcaklık kontrolü‌. ‌Kimya ve ilaç endüstrileri: reaktör sıcaklık kontrolü ve düşük sıcaklıkta depolama.

Ana yapılar ve bileşenler:

1. Çekirdek Soğutma Bileşenleri

1. Kompresör

Fonksiyon: Soğutma döngüsünü sağlamak için düşük sıcaklıklı ve düşük basınçlı gaz halindeki soğutucu akışkanı yüksek sıcaklıklı ve yüksek basınçlı gaza sıkıştırır.

Tip: Vidalı kompresör: orta ve büyük üniteler için uygun, vida dönüşü ile soğutucu akışkanı sıkıştırır.

Santrifüj kompresör: yüksek verimlilik ve yüksek güçlü senaryolar için uygun, çarkın yüksek hızlı dönüşünü kullanır.

2. Kondenser

Yapı: Su soğutmalı kabuk ve boru ısı eşanjörü, yüksek sıcaklıklı ve yüksek basınçlı soğutucu akışkan soğutma suyu ile ısı alışverişi yapar ve sıvıya yoğunlaşır.

Soğutma yöntemi: Soğutma suyu, ısıyı dağıtmak için soğutma kulesinden geçer veya doğrudan doğal su kaynakları ile ısı alışverişi yapar.

3. Evaporatör

Fonksiyon: Sıvı soğutucu akışkan, soğutulmuş suyun ısısını emer ve soğutma sağlamak için gaza buharlaşır.

Tip: Kabuk ve boru evaporatör: soğutucu akışkan boruda buharlaşır ve soğutulmuş su borunun dışından akar.

Su deposu bobin tipi: soğutucu akışkan bobini, doğrudan temaslı ısı değişimi için soğutulmuş su deposuna daldırılır.
‌4. Genleşme valfi‌
‌Fonksiyon‌: kısma ve basıncı düşürme, yüksek basınçlı sıvı soğutucu akışkanı düşük sıcaklıklı ve düşük basınçlı ıslak buhara dönüştürme‌.
‌Tip‌: termal genleşme valfi (harici dengeli) veya elektronik genleşme valfi, hassas debi ayarı‌.

‌2. Yardımcı bileşenler‌
‌1. Kuru filtre‌
Soğutucu akışkandaki yabancı maddeleri ve nemi filtreleyerek sistem tıkanıklığını önler‌.
‌2. Yağ ayırıcı‌
Kompresörden çıkan soğutucu akışkan ve yağlama yağını ayırarak yağlama yağının kompresöre geri akmasını sağlar‌.
‌3. Gözetleme camı‌
Soğutucu akışkanın akış durumunu ve sistemin su içeriğini gözlemleyin‌.
‌4. Güvenlik koruma cihazı‌
Sistemin kararlı çalışmasını sağlamak için yüksek ve alçak basınç koruması, aşırı yük koruması, antifriz koruması vb. içerir‌.

3. Su sirkülasyon sistemi‌
‌1. Soğutulmuş su sirkülasyonu‌
‌Su pompası‌: soğutulmuş suyu evaporatör ile kullanıcı ucu arasında dolaştırır‌.
‌Soğutucu tankı‌: Soğutulmuş suyu depolar ve sistem basıncını dengeler‌.
‌2. Soğutma suyu sirkülasyonu‌
‌Soğutma kulesi‌: Yoğuşma verimliliğini korumak için suyu buharlaştırarak soğutma suyu sıcaklığını düşürür‌.
‌Soğutma suyu pompası‌: Soğutma suyunu kondenser ile soğutma kulesi arasında dolaştırır‌.

4. Kontrol sistemi‌
‌1. Elektronik kontrol modülü‌
Sıcaklık, basınç ve debinin otomatik ayarını ve arıza teşhisini gerçekleştirmek için PLC veya mikroişlemci entegre edin‌.
Çok modlu çalışmayı destekleyin (örneğin, değişken frekanslı hız ayarı, enerji tasarrufu modu)‌.
‌2. Sensörler ve enstrümanlar‌
Su sıcaklığı, basınç, akım vb. gibi parametreleri izleyin ve kontrol merkezine gerçek zamanlı geri bildirim sağlayın‌.

5. Teknik parametreler

Özellikler:

1. Yüksek maliyet performansı: Müşterinin ürün konumlandırmasına ve geliştirme stratejisine dayanarak ve ekonomik uygunluğu temel alarak, en iyi maliyet performansını elde ederiz.
2. Ekipmanın gelişmiş ve titiz tasarım konsepti, son derece otomatik endüstriyel ekipmanla birlikte, modern ve gelişmiş bir işletmenin imajını sergiler.
3. Mevcut üretim gereksinimlerini karşılayan ve gelecekteki üretim artışı ve kalite iyileştirme ihtiyaçlarını dikkate alarak, gelişim için yer ayırarak yüksek uyarlanabilirliğe sahiptir.
4. Kalite uyumu, ISO900 kalite yönetim sistemine sıkı sıkıya bağlıdır ve tüm ekipman kurulumunun her dakika detayı sıkı bir şekilde kontrol edilir.
