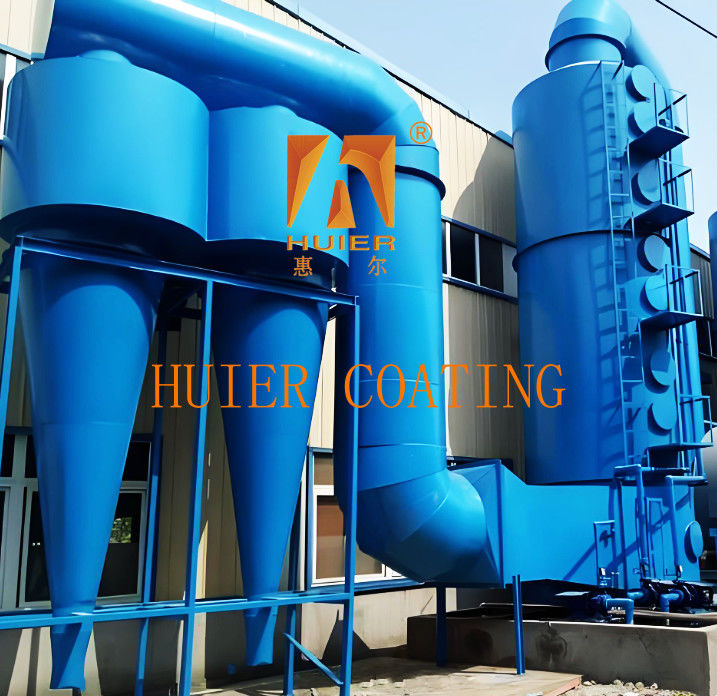

Yüksek Konsantrasyon ve Yüksek Sıcaklık için Toz Ayırma Çevre Koruma Ekipmanı
Ekipman Açıklaması:
I. Çalışma Prensibi
1. Hava akımı dönüşü ve toz ayrımı: Toz yüklü gaz, dış bir girdap oluşturmak için teğetsel olarak silindire girer ve toz parçacıkları santrifüj kuvvetinin etkisiyle cihazın duvarına doğru savrulur ve duvar boyunca kül hunisine doğru kayar.
Arıtılmış gaz iç bir girdap oluşturur ve egzoz borusundan dışarı atılır. Parçacık ayırma verimliliği, gaz dönüş hızıyla doğru orantılıdır.
2. Santrifüj kuvveti: Santrifüj kuvveti, yerçekiminin 5-2500 katına ulaşabilir, bu da yerçekimi çöktürme odasından önemli ölçüde yüksektir, ancak ince parçacıkların yakalama verimliliği <5μm keskin bir şekilde düşer.
II. Performans özellikleri
| Avantajları |
Sınırlamaları |
| Basit yapı, hareketli parça yok, düşük bakım maliyeti |
İnce parçacıklar için düşük verimlilik (<5μm), torba filtre gerektirir |
| Yüksek sıcaklık direnci (≤400℃), yüksek konsantrasyonlu tozu işleyebilir |
Yapışkan/nemli toz işlerken tıkanmaya eğilimlidir |
| Geniş hava hacmi aralığı (2000-50.000m³/saat) |
Yüksek basınç kaybı (500-2000Pa) |
3. Teknik parametreler
Uygulanabilir parçacık boyutu: 5-200μm, çok tüplü paralel yapı 3μm parçacıklara kadar artırılabilir (verimlilik %80-85).
İşleme hava hacmi: tek tüp 2000-50.000m³/saat, çok tüplü paralel yapı 100.000m³/saat'e ulaşabilir.
Sıcaklık/basınç direnci: konvansiyonel karbon çelik yapı sıcaklık direnci ≤400℃, seramik kaplama tipi sıcaklık direnci 1000℃, basınç direnci 500kPa.
4. Uygulama senaryoları
Endüstriyel alan: çimento fabrikası ham madde değirmeni, çelik fabrikası yüksek fırın gazı ön toz giderme.
Tahıl işleme (buğday, mısır kırma) kaba parçacık toplama.
Özel çalışma koşulları: yüksek sıcaklık baca gazı: seramik kaplama veya ısıya dayanıklı çelik malzeme ile.
Korozif gaz: paslanmaz çelik veya fiberglas malzeme.
V. Bakım ve Optimizasyon
Düzenli bakım: Kül birikimini ve tıkanmayı önlemek için her vardiyada kül hunisi tahliyesini kontrol edin; silindirin iç duvar aşınmasını her ay kontrol edin. Verimlilik iyileştirmesi: Giriş rüzgar hızı 12-20m/s'de kontrol edilir (çok yüksek basınç kaybını artırır, çok düşük ayırma verimliliğini azaltır). Çok kademeli siklon toz toplayıcılar seri olarak bağlanır veya çok kademeli bir sistem oluşturmak için yaş toz giderme ve torba toz giderme ile birleştirilir
Ana yapılar ve bileşenler:
1. Giriş borusu
Yapı ve işlev: toz yüklü gazı, dönen bir hava akımı oluşturmak için teğetsel bir yönde silindire yönlendirmek için teğetsel veya eksenel tasarım kullanın.
Teğetsel giriş, santrifüj kuvvetini artırabilir ve büyük parçacıkların ayırma verimliliğini artırabilir.
2. Silindir ve koni
Silindir: toz yüklü gazın dış bir girdap oluşturduğu, hava akımı dönüşünün ve toz ayrımının ana alanı olan silindirik yapı.
Koni: silindirin tabanına bağlı, kesiti kademeli olarak azaltarak hava akımı dönüşünü hızlandırır ve tozu kül tahliye portuna batmaya yönlendirir.
Koni açısı genellikle 20-30° olup, toz çökme verimliliğini etkiler.
3. Egzoz borusu
Konum ve işlev: arıtılmış gazı tahliye etmek için kullanılan, silindirin merkezinde bulunur, çapı genellikle silindirin çapının 0,3-0,5 katıdır.
Egzoz borusunun ucu, ikincil tozu önlemek için silindirin dışına uzayabilir.
4. Kül tahliye cihazı
Kül hunisi ve kül tahliye portu: Kül tahliye portu, ayrılan tozu toplamak için koninin tabanına yerleştirilmiştir. Bazı ekipmanlar, hava sızıntısını önlemek için bir kilit valfi (yıldız şeklinde bir kül tahliye valfi gibi) ile donatılmıştır.
Kül hunisinin eğimli tasarımı (≥60°), tozun kaymasını teşvik eder ve tıkanmayı önler.
5. Özel yapı (bazı modeller)
Çift silindirli/çok silindirli tasarım: Bazı modeller (çift silindirli siklon toz toplayıcılar gibi), santrifüj kuvvetini artırmak ve küçük parçacık yakalama verimliliğini artırmak için iç ve dış silindir yapıları kullanır.
Yardımcı kılavuz cihazı: Bazı ekipmanlar, hava akımı dağılımını optimize etmek için hava giriş borusuna veya silindire bir kılavuz plaka ekler.
6. Teknik parametreler
| Bileşenler |
Fonksiyonlar ve Özellikler |
| Silindir çapı |
Doğrudan hava hacmini etkiler, çap ne kadar büyükse, işleme kapasitesi o kadar güçlü olur |
| Giriş gazı hızı |
Genellikle 12-20m/s, çok yüksek basınç kaybını artıracaktır |
| Uygulanabilir parçacık boyutu |
Esas olarak ≥5μm parçacıkları yakalar, %70-95 verimlilikle |
7. Basitleştirilmiş yapısal şema
Toz yüklü gaz, teğetsel hava giriş borusundan silindire girerek dış bir girdap oluşturur.
Toz parçacıkları, santrifüj kuvveti ile cihazın duvarına doğru savrulur ve koninin tabanına kayar.
Arıtılmış gaz iç bir girdap oluşturur ve egzoz borusundan dışarı atılır ve toz, kül tahliye portu aracılığıyla merkezi olarak işlenir.
Yukarıdaki yapıların sinerjik etkisi sayesinde, siklon toz toplayıcı, büyük toz parçacıklarını verimli bir şekilde ayırabilir ve çimento, metalurji ve tahıl işleme gibi endüstriyel senaryolarda ön toz giderme için uygundur.
Özellikler:
1. Yüksek maliyet performansı: Müşterinin ürün konumlandırmasına ve geliştirme stratejisine dayanarak ve ekonomik uygunluğu temel alarak, en iyi maliyet performansını elde ederiz.
2. Ekipmanın gelişmiş ve titiz tasarım konsepti, son derece otomatik endüstriyel ekipmanla birlikte, modern ve gelişmiş bir işletmenin imajını sergiler.
3. Mevcut üretim gereksinimlerini karşılayan ve gelecekteki üretim artışı ve kalite iyileştirme ihtiyaçlarını dikkate alarak, gelişim için yer ayıran yüksek uyarlanabilirliğe sahiptir.
4. Kalite uyumu, ISO900 kalite yönetim sistemine sıkı sıkıya bağlıdır ve tüm ekipman kurulumunun her dakika detayı sıkı bir şekilde kontrol edilir.
