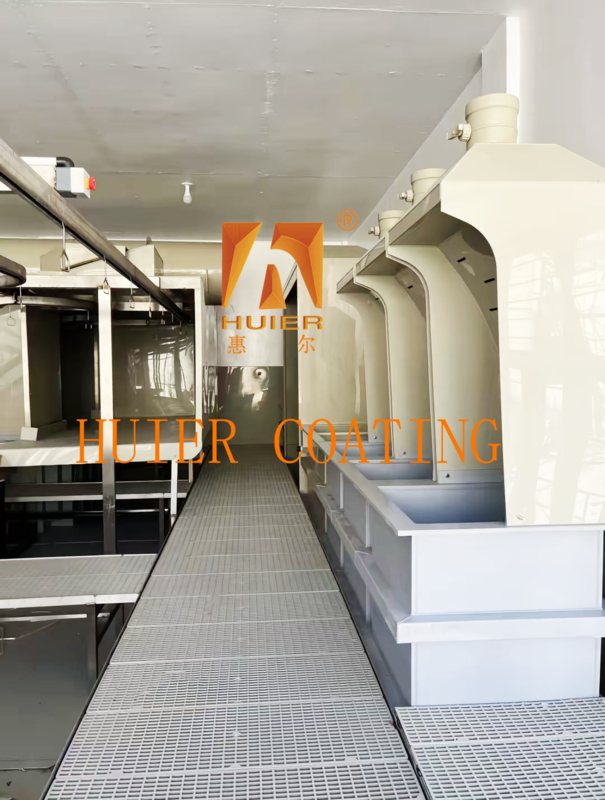

PLC kontrolü ile elektroplating oksidasyon üretim hattı

Ekipmanın açıklaması:

I. Yardımcı sistemler ve otomatik kontrol

1Filtrasyon ve dolaşım sistemi
Yüksek hassasiyetli torba filtresi (5μm hassasiyetli) yağsızlatma sıvısının ve turşulama sıvısının sürekli arıtılmasını ve geri dönüştürülmesini sağlamak için bir merkezkaç pompasıyla eşleştirilmiştir.

2- Sıcaklık kontrolü ve izleme
PLC, sıcaklığı (± 2 °C) ve işleme süresini kontrol ederken, dokunmatik ekran gerçek zamanlı olarak pH değerini, iletkenliği ve diğer parametreleri gösterir, bu da veri depolamasını ve izlenebilirliğini destekler.

3Çevre koruma cihazı
Asit sis toplama kulesi (PP malzemesi) alkali çözeltisi püskürtme nötralizasyonu ile birleştirilir, endüstriyel çevre koruma standartlarını karşılayan VOC emisyonu ≤50mg/m3.

II. Ana işlem parametrelerinin örnekleri

Ana yapılar ve bileşenler:

I. Tank sistemi

1. Yağsızlatma tankı

Korrozyona karşı dayanıklı malzemeler (PP, PVC veya paslanmaz çelik) kullanarak, içine alkali yağ çözücü sıvı (pH 9-12) yerleştirilmiştir.İş parçasının yüzey yağları ve kirleticileri püskürtme veya ıslatma yoluyla çıkarılır..

Bazı ekipmanlar, 30-60°C sıcaklık kontrol aralığı ve 3-10 dakika işleme süresi ile ısıtıcı borular (titanyum veya kuvars malzemeleri) entegre eder.

2Turşu tankı.

Nitrik asit veya karışık asit çözeltisi (H2SO4 + H3PO4 gibi) ile donatılmış, metal oksit katmanlarını ve mikroskopik kirlilikleri çıkarmak için kullanılır ve tank gövdesinin sızıntı geçirmez bir yapısıyla tasarlanmıştır.

3Su yıkama tankı.

Çok aşamalı karşı akımlı su yıkama ünitesi, sıvının kalıntı miktarının ≤50μS/cm olmasını sağlamak için yüksek basınçlı püskürtme (0,2-0,5MPa) veya ultrasonik salınım aygıtı ile donatılmıştır.

II. Kabuk ve destek yapısı

1Ekipman kabuğu.

Kapalı tünel yapısı, paslanmaz çelik plaka bükme ve plug-in işlemi kullanılarak, kaynak sıvı sızıntısını önlemek için kaynaklanmış ve kapatılmıştır.
İş parçacıklarının girmesi ve çıkması için iki ucunda da kapı açıları yerleştirilir ve bazı modeller şeffaf gözlem pencereleri ile donatılır.
2. Sıvı depolama tankı ve taban çerçevesi Sıvı depolama tankı, püskürtme bölümünün alt kısmında, kabukla bütünleşik olarak yer almaktadır.ve yabancı nesnelerin düşmesini önlemek için dahili bir paslanmaz çelik koruyucu ağına sahiptir.
Temel çerçeve, hem dayanıklılığı hem de kimyasal direnci göz önünde bulundurarak paslanmaz çelik kare borudan veya korozyona dayanıklı PP malzemesinden yapılır.

3Fonksiyonel modül.- Hayır.

1Filtrasyon ve dolaşım sistemi Yüksek hassasiyetli torba filtresi (5μm seviyesinde) ve santrifüj pompasıyla donatılmış, yağsızlatma sıvısının ve turşulama sıvısının dolaşım arıtılmasını sağlar.
İdrenaj sistemi arıtma için sınıflandırılır ve çapraz kirlenmeyi önlemek için asitli ve alkali atık sular bağımsız olarak boşaltılır.
2. Sıcaklık kontrolü ve egzoz sistemi Elektrikli ısıtma sistemi, ısıtma güvenliğini sağlamak için sıvı seviyesi sensörünü ve aşırı sıcaklık korumasını entegre eder (doğruluğu ±2 °C).
Egzoz sistemi ana tank gövdesini kaplar ve uçucu organik maddeler emisyonlarını azaltmak için egzoz gazı arıtma ekipmanı (alkali sıvı püskürtme kulesi gibi) ile donatılır.
3. Mekanik işleme birimi Ağır oksit tabakasını veya yüzey kabalığını kaldırmak için kum püskürtme makinesi, cilalama makinesi veya rulo cilalama makinesi seçilebilir.

4. Yardımcı ekipman
1. püskürtme cihazı
Yüksek basınçlı nozel dizisi iş parçasının yüzeyini kaplar ve karmaşık yapısal parçaları temizlemek için uygundur.
Bazı ekipmanlarda temizlik tekdüzeliğini artırmak için bir salıncak mekanizması vardır.
2Otomatik kontrol modülü
PLC programlaması süreci kontrol eder (zaman, sıcaklık, püskürtme basıncı gibi) ve dokunmatik ekran parametreleri gerçek zamanlı olarak gösterir ve veri izlenebilirliğini destekler.

5Ana bileşenlere örnekler

Özellikleri:

1Yüksek maliyet performansı: Müşterinin ürün konumlandırması ve geliştirme stratejisine dayanarak ve ekonomik erişilebilirlik temel olarak, en iyi maliyet performansı elde ederiz.
2Ekipmanın gelişmiş ve titiz tasarım konsepti, son derece otomatik endüstriyel ekipmanlarla birlikte, modern ve gelişmiş bir işletmenin imajını sergiler.
3Yüksek uyarlanabilirliğe sahiptir, mevcut üretim gereksinimlerini karşılar ve gelecekteki üretim artışı ve kaliteli iyileştirme ihtiyaçlarını göz önünde bulundurarak geliştirme alanı ayırır.
4Kalite uyumluluğu ISO900 kalite yönetim sistemine sıkı sıkıya bağlıdır ve tüm ekipman kurulumunun her detayı sıkı bir şekilde kontrol edilir.
