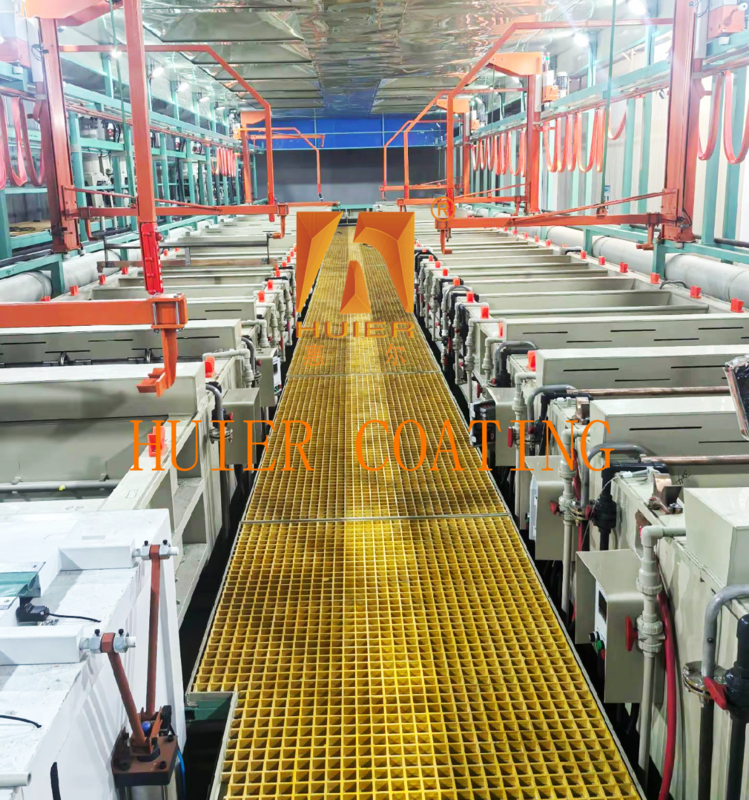

Otomotiv Donanım Sektörü için Elektrokaplama Oksidasyon Üretim Hattı

Ekipmanın açıklaması:

I. Süreç akışı

1. Ön işleme aşaması:
Ultrasonik yağsızlama → Kimyasal kabalama → Etkinleştirme → Suyla yıkama;

2Elektroplating aşaması:
Kimyasal bakır kaplama (alt katman) → Elektropolatlı bakır (10-20μm) → Yarım parlak nikel (5-15μm) → Sonrası işleme (pasifikasyon, kurutma);

3. İşlem sonrası: Suyla yıkama → Sıcak hava kurutma (80-120°C) → Otomatik malzeme toplama.

2. Teknik parametreler

Üretim kapasitesi: Tek hat günlük işleme kapasitesi 500-3000 parça (iş parçasının boyutuna ve kaplama kalınlığına bağlı olarak);

Kaplama doğruluğu: Kalınlık sapması % ≤5, korozyon direnci 48 saatten fazla bir süre boyunca CASS testine ulaşır.

Akım aralığı: Bakır kaplama 1-3A/dm2, nikel kaplama 2-5A/dm2;

Uygulanabilir substratlar: Metal parçalar (otomotiv parçaları gibi), mühendislik plastikleri (ABS, PC/ABS alaşımı) vb.

3Tasarım özellikleri

Modüler genişleme: rak/roller kaplama modunun geçişini destekler, kaplama tankları ekleyebilir veya istasyon düzenini ayarlayabilir;

Enerji tasarrufu ve çevre koruması: impuls düzleyici güç kaynağı% 20-30 enerji tasarrufu sağlar, asit sis toplama kulesinin arıtma verimliliği% ≥95, atık su yeniden kullanım sistemi kirliliği azaltır;

Yüksek uyumluluk: Otomobil, elektronik, donanım ve diğer endüstrilerin ihtiyaçlarını karşılamak için bakır, nikel, krom, alaşım ve diğer kaplama türlerine uyarlanır.

4Uygulama senaryoları

Otomobil endüstrisi: çarpma amortizörlerinin sert kromlama, motosiklet aksesuarlarının çok katmanlı nikelleme;

Elektronik cihazlar: Bağlantılar ve terminaller bakır-nikel kaplamalıdır (elektromanyetik müdahaleye karşı, aşınmaya dayanıklı);

Dekoratif parçalar: banyo aksesuarlarının sahte altın kaplamaları, ev aletlerinin kabuklarının yüksek parlaklıklı nikel-krom kaplamaları.

Ana yapılar ve bileşenler:

1. Ön işleme sistemi

1. Ultrasonik temizleme makinesi çok aşamalı püskürtme ile donatılmıştır (yağsızlaştırma → turşulama → su yıkama),Substratın yüzey temizliğini 5μm'ye ulaştırmak için UPVC nozel ve drenaj sistemi kullanılarak;
Bazı modeller, karmaşık iş parçalarının temizlik etkisini artırmak için döner bir fırlatma mekanizmasını entegre eder.
2. Kimyasal kabalama ve etkinleştirme tankı, kaplamanın yapışkanlığını artırmak için mikroporoz bir yapı oluşturmak için asit veya kromik asit çözeltisi ile substratın yüzeyini kabalaştırır;
Palladium tuz / gümüş amonyak aktivasyon tankı, yüzeyi aktif bir metal katmanı oluşturmak için katalize eder ve daha sonra galvanik kaplama için reaksiyon alanları sağlar.

2Elektroplating sistemi

1Bakır/nikel kaplama tankı grubu Tank gövdesi asit ve alkali dayanıklı PP veya 316L paslanmaz çelikten yapılmıştır.asılı bir anod (bakır toplar ve nikel blokları ile yüklü titanyum sepeti) ve nokta matris elektrot düzeni ile donatılmıştır, akım yoğunluk dağılım sapması % 5'e kadar;
Parametrelerin otomatik ayarlanmasını destekler (iş parçası boyutuna girdikten sonra akım ve zamanı hesaplar), sıvı seviyesi alarmı ve dolaşım filtrasyon sistemi (filtrasyon doğruluğu ≤5μm).
Alman Simona-PP malzeme ruloları (apertürü φ1.2-5mm) veya kendi kendine kilitlenen çak asarlar, tekdüze kaplama kapsamını sağlamak için fıçı kaplama/asma kaplama moduna uygundur.
Bazı askılarda yerleşik dönen mekanizmalar vardır ve karmaşık parçaların (otomotiv parçaları gibi) galvanik kaplama kalitesini artırmak için 360 ° çevirmeyi destekler.

3Taşıma ve kaldırma sistemi.- Hayır.

1. Gantry vinçleri ve rayları zincirler veya naylon takviyeli kemerlerle çalıştırılır, kaldırma kapasitesi 50-990kg ve konumlandırma doğruluğu ≤1mm;
Dikey kaldırma desteği + dairesel pist işlevi, ayarlanabilir vuruş süresi (28-60 saniye / istasyon) ve çoklu süreç anahtarlaması için uyarlanabilir.
2. Otomatik konveyör hatları Doğrusal veya dairesel düzen, sürekli besleme, yuva atlama işlevi ve hata kesintisi hafıza fonksiyonları PLC kontrolü ile elde edilir.

4Kontrol sistemi.

1PLC + HMI entegre modül dokunmatik ekran, akım yoğunluğunu (1-5A/dm2), sıcaklığı (± 1°C) ve zaman parametrelerini ayarlar.ve gerçek zamanlı olarak plating çözeltisinin pH değerini ve dolaşım durumunu izler.;
Arıza kendi kendine teşhis, üretim raporu üretimi ve ekipman istikrarını iyileştirmek için uzaktan izlemeyi destekler.
2. Sıcaklık kontrolü ve güç kaynağı sistemi PID algoritması, puls düzleyici güç kaynağı (enerji tasarrufu % 20 - % 30) ile kaplama çözeltisi sıcaklığını (normal sıcaklık - 70 ° C) ayarlar;
Sürekli akım/sürekli voltaj modu, kaplama kalınlığı doğruluğunu ± 0,5μm sağlamak için değiştirilebilir.

5. Yardımcı sistem

1Çevre koruma arıtma cihazı Asit sis toplama kulesi (temizleme verimliliği ≥95%) + çevresel emisyon standartlarını karşılamak için sınıflandırılmış atık su yeniden kullanım sistemi;
Kapalı tank tasarımı sıvının uçuşunu azaltır ve çevresel kirliliği azaltır.
2Güvenlik koruma modülü, insan-makine işbirliğinin güvenliğini sağlamak için çarpışma karşıtı sensörler, acil durma düğmeleri ve sızıntı koruma cihazları ile donatılmıştır.
Temel tasarım özellikleri
Modüler genişleme: kaplama türlerinin değiştirilmesini (bakır-nikel alaşımı, taklit altın kaplama gibi) ve üretim hatlarının genişletilmesini (yeni kaplama tankları veya çalışma istasyonları eklenmesi) destekler.
Yüksek uyumluluk: metal parçalar (otomotiv parçaları), mühendislik plastikleri (ABS, PC/ABS) gibi çeşitli substratlara uyarlanabilir;
Yüksek verimlilik ve istikrar: Tek hat günlük üretim kapasitesi 500-3000 adet, verim oranı ≥98%.

Özellikleri:

1Yüksek maliyet performansı: Müşterinin ürün konumlandırması ve geliştirme stratejisine dayanarak ve ekonomik erişilebilirlik temel olarak, en iyi maliyet performansı elde ederiz.
2Ekipmanın gelişmiş ve titiz tasarım konsepti, son derece otomatik endüstriyel ekipmanlarla birlikte, modern ve gelişmiş bir işletmenin imajını sergiler.
3Yüksek uyarlanabilirliğe sahiptir, mevcut üretim gereksinimlerini karşılar ve gelecekteki üretim artışı ve kaliteli iyileştirme ihtiyaçlarını göz önünde bulundurarak geliştirme alanı ayırır.
4Kalite uyumluluğu ISO900 kalite yönetim sistemine sıkı sıkıya bağlıdır ve tüm ekipman kurulumunun her detayı sıkı bir şekilde kontrol edilir.
